Detalles y características RS Datalogger
Monitorización de inversores con RS Datalogger
Los inversores string Riello Solartech se pueden monitorizar mediante un RS Datalogger conectado a una red Wi-Fi presente en el lugar de instalación o mediante un cable Ethernet a un módem.
- Instalación sencilla Plug&Play;
- Fácil acceso y extrema configurabilidad.
¿Qué se puede monitorear?
El RS Datalogger proporciona una solución sencilla y económica para lograr los siguientes objetivos:
- monitorización completa de todos los parámetros inversores de un sistema.
- monitoreo de los inversores de un sistema con función de límite de potencia (limitación de potencia; para esta aplicación se requiere un multímetro digital).
Puertos de comunicación

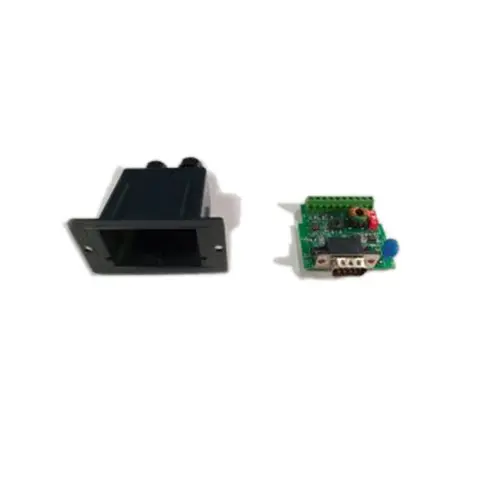

RS Datalogger está equipado con dos puertos de comunicación RS485-1 y RS485-2 y se pueden conectar hasta un máximo de 20 inversores a cada puerto. Además, es posible conectar un sensor externo al sistema para medir la radiación y la temperatura exterior de los paneles.
El puerto RS485-2 generalmente debe configurarse en modo "Inversor".
Configuración predeterminada
Una vez instalado el RS Data-logger para monitorización o limitación de potencia, sin ninguna otra modificación de su configuración predeterminada, se puede utilizar para:
- monitorear un máximo de 20 inversores;
- y/o controlar la radiación y la temperatura de los paneles;
- poner en comunicación los inversores a través del puerto RS485-1 utilizando sus parámetros Modbus predeterminados:
- Dirección: 1-20
- Velocidad de transmisión: 9600 bps
- estar conectado a una red Ethernet que admita el protocolo DHCP para la asignación automática de direcciones IP.
Diagrama de conexión de RS Datalogger
Ejemplo de un sistema completo para monitorear inversores utilizando los puertos de comunicación RS485-1 y RS485-2 del RS Datalogger.
Diagrama de conexión de RS Datalogger
Esquemas de conexión RS Datalogger con entrada cero.
